貝雷鋼橋搖滾:用于控制析架推出方向，并承受橋梁重量。其下面設有半月牙形墊鐵，便于支承在橋座軸梁上。搖滾可上下自由搖動，它的兩側裝有4個小滾輪，當推、拉橋跨時，析架下弦桿始終被控制在搖滾中央，以保證推、拉橋跨時的方向，架橋時，兩岸都應設置搖滾。搖滾重102千克， 大承重量為250千牛。搖滾放在橋座上的高度為37.4厘米，放在橋座和搖滾樣盤。2.平滾(圖3一38b）﹔用于承受橋梁重量，減少推出時的阻力

每個桁架同一側端的立桿上只應安裝一個連接板，頭尾段應安裝在端柱上。貝雷橋斜撐螺栓和斜撐螺栓:斜撐螺栓用于連接斜撐

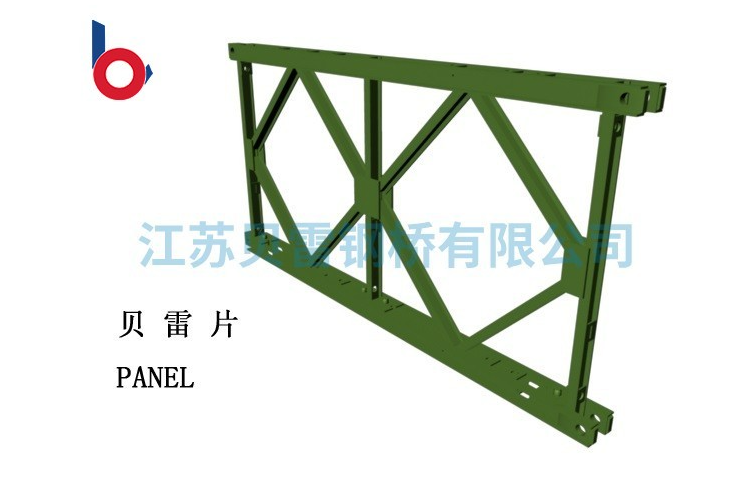

貝雷鋼橋主體結構：主體結構由桁架單元、桁架銷子、加強弦桿、桁架螺栓、弦桿螺栓等構成。        1）．桁架（貝雷片）和桁架銷子（貝雷銷）桁架：國產 1500x3000型貝雷片為高度1.5m，單片長度3.0m，每片桁架重270kg；由上、下弦桿，豎桿和斜撐焊接而成。上、下弦桿的一端為陰頭，另一端為陽頭，在陰、陽頭上都有銷子孔。

1）

    貝雷橫梁上設置4組夾頭，用來限定縱梁的位置，兩端用短柱連接斜撐，兩端底面各有3個凹槽。在安裝梁時，將凹槽套入析架下弦桿墊板上的栓釘內，使梁在析架上就位。凹槽與析架之間的間距相同，橫梁就位后，析架之間的間距相對固定。梁架﹔梁架夾由拉桿、懸梁和支撐桿四部分組成；用于固定梁架。支撐桿端部有一個凸頭，安裝時將支撐桿凸頭扣入橫梁墊板凹槽內，懸梁的一端勾在框架豎桿的長方孔上，然后用
